ピストンポンプと
ダイヤフラムポンプの違い

ピストンポンプとダイヤフラムポンプは、どちらも液体を送るために使われる容積式ポンプですが、構造や得意な用途は大きく異なります。ポンプ選びでは、それぞれの特徴やメリット・デメリットを理解しておくことが大切です。

この記事では、ピストンポンプの仕組みやメリット・デメリット、ダイヤフラムポンプとの違いやそれぞれに適した用途をわかりやすく解説します。

ピストンポンプとは

ピストンポンプは、シリンダー内でピストンを往復運動させることで液体を吸い込み、押し出す仕組みの容積式ポンプです。1回の動作で一定量の液体を送り出せるため、高圧で安定した送液が求められる現場で広く使用されています。

ここでは、ピストンポンプの仕組みや特徴、主な用途について見ていきましょう。

ピストンポンプの仕組み

ピストンポンプは、ピストンが前後に動くことでシリンダー内の容積を変化させ、液体を吸入・吐出します。

ピストンが後退するとシリンダー内の圧力が下がり、吸込弁が開いて液体を吸い込みます。反対に、ピストンが前進すると液体が圧縮され、吐出弁から送り出される仕組みです。

このように、一定量の液体を繰り返し送り出すため、吐出圧力を高く保ちやすいことが特徴です。

ピストンポンプの特徴

ピストンポンプの最大の特徴は、高い吐出圧力を発生できることです。少ない流量でも高圧で液体を送れるため、高圧洗浄や水圧試験など、高い圧力が必要な用途に適しています。

一方で、液体はピストンの往復運動によって送り出されるため、脈動が発生しやすいという特徴もあります。また、液体と接するシールやパッキンなどの部品は摩耗しやすく、定期的な点検や交換が欠かせません。

ピストンポンプの主な用途

ピストンポンプは、高圧性能を活かせるさまざまな分野で使用されています。

• 高圧洗浄機
• 水圧試験装置
• ボイラー給水設備
• 油圧機器
• 高圧噴霧装置
• 工業用の高圧送液設備

このように、高い圧力で液体を送りたい用途ではピストンポンプが多く採用されています。

ピストンポンプのメリット

ピストンポンプは、高い吐出圧力や定量性に優れていることから、さまざまな産業で使用されています。ここでは、代表的なメリットを4つ紹介します。

高い圧力で送液できる

ピストンポンプ最大のメリットは、高圧で液体を送れることです。

ピストンが液体を直接押し出す構造のため、高い圧力を発生させやすく、高圧洗浄設備やボイラー給水、高圧噴霧などの用途で広く採用されています。

遠距離への送液や、高い圧力が必要な設備でも安定した性能を発揮できる点は、ピストンポンプならではの強みです。

定量送液に優れている

ピストンポンプは、1ストロークあたりの吐出量が一定のため、高い定量性を実現できます。

薬液の注入や薬品の計量、食品原料の供給など、「決まった量を正確に送りたい」という用途に適しています。吐出量の調整もしやすく、安定した送液を行えることから、生産設備や製造ラインでも多く使用されています。

粘度の高い液体にも対応しやすい

比較的粘度の高い液体を送れることも、ピストンポンプのメリットです。

オイルや樹脂、シロップなど、水のようにさらさらした液体だけでなく、粘度のある液体にも対応できます。用途によっては、高粘度液の移送に適したポンプとして選ばれるケースも少なくありません。

シンプルな構造で
高い送液性能を発揮できる

ピストンポンプは構造が比較的シンプルで、送液効率が高いことも特徴です。

入力したエネルギーを効率よく送液に変えられるため、高圧運転でも安定した性能を発揮しやすく、さまざまな産業設備で長年使用されています。

ただし、高い性能を維持するためには、シールやパッキンなどの消耗部品を定期的に交換し、適切なメンテナンスを行うことが大切です。

ピストンポンプのデメリット

ピストンポンプは高圧送液に優れたポンプですが、すべての用途に適しているわけではありません。メンテナンスや搬送できる液体に制限があるため、使用環境によってはダイヤフラムポンプのほうが適しているケースもあります。

ここでは、ピストンポンプを導入する前に知っておきたい主なデメリットを紹介します。

シールやパッキンが摩耗しやすい

ピストンポンプは、ピストンがシリンダー内を往復運動する構造のため、液体の漏れを防ぐシールやパッキンが少しずつ摩耗します。

これらの部品は消耗品のため、長期間安定して使用するには定期的な点検と交換が欠かせません。

特に連続運転が多い設備では、消耗部品の交換を前提としたメンテナンス計画が重要になります。

液漏れ対策が必要になる

ピストンポンプは、シャフトがポンプ内部と外部を貫通する構造のため、シール部の劣化が進むと液漏れが発生することがあります。

水であれば大きな問題にならない場合もありますが、薬液や腐食性液体、有害な液体を扱う設備では、安全面や周辺環境への配慮が欠かせません。

液漏れをできるだけ避けたい現場では、接液部をダイヤフラムで完全に隔離したダイヤフラムポンプが選ばれるケースも多くあります。

スラリーや高粘度液には向かない

固形物を含むスラリーや粘度の高い液体は、ピストンポンプでは安定して搬送しにくい場合があります。また、粒子がシール部やバルブに入り込むと摩耗が進みやすく、部品の寿命が短くなる原因にもなります。

スラリーや汚泥、塗料などを扱う現場では、こうした液体に対応しやすいダイヤフラムポンプが採用されることも少なくありません。

脈動が発生しやすい

ピストンポンプは、ピストンの往復運動によって一定量の液体を送り出すため、吐出圧力や流量に脈動が発生します。

脈動が問題になる場合は、アキュムレーターや脈動吸収器を設置して対策するのが一般的です。設備によっては追加機器が必要になるため、導入前に運転条件を確認しておくことが大切です。

ピストンポンプは、高圧送液が必要な設備では非常に優れた性能を発揮します。一方で、液漏れを防ぎたい場合や、薬液・スラリーなどを安全に搬送したい場合は、ダイヤフラムポンプのほうが適しています。

どちらが優れているというわけではなく、それぞれ得意な用途が異なります。

ピストンポンプと
ダイヤフラムポンプの違い

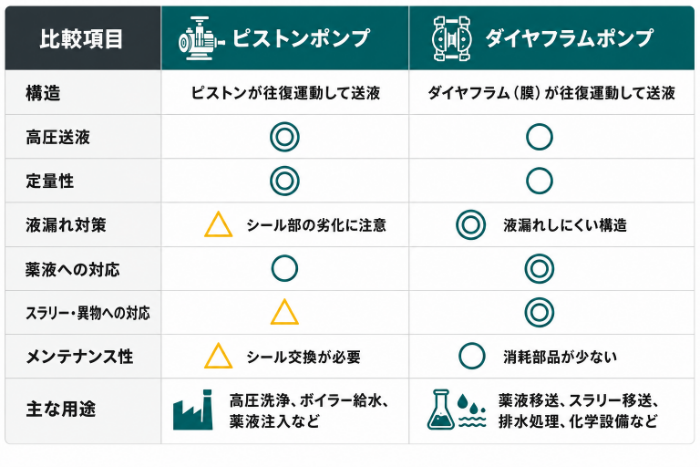

ピストンポンプとダイヤフラムポンプは、どちらも容積式ポンプですが、構造や得意な用途が異なります。ピストンポンプは高圧送液や定量性を重視する用途に適しており、ダイヤフラムポンプは液漏れ対策や薬液・スラリーの送液に強みがあります。まずは、それぞれの違いを比較表で確認してみましょう。

構造の違い

ピストンポンプは、シリンダー内でピストンを往復運動させて液体を押し出します。一方、ダイヤフラムポンプはゴムや樹脂、金属製のダイヤフラム（膜）を変形させ、その動きによって液体を吸入・吐出します。

最も大きな違いは、液体がピストンやシャフトと直接接触するかどうかです。ダイヤフラムポンプは、ダイヤフラムによって駆動部と液体が隔離されているため、薬液や腐食性液体なども安全に搬送しやすいという特徴があります。

液漏れのしにくさ

液漏れ対策を重視するなら、ダイヤフラムポンプのほうが適しています。ピストンポンプは、シールやパッキンによって液漏れを防ぐ構造のため、部品が摩耗すると交換が必要になります。

一方、ダイヤフラムポンプは接液部がダイヤフラムで密閉されているため、構造上、液漏れが発生しにくい設計です。薬液や有害物質など、漏らしたくない液体を扱う現場では、この違いがポンプ選びの重要なポイントになります。

メンテナンス性の違い

ピストンポンプは、高圧性能に優れる一方で、シールやパッキンなどの消耗部品を定期的に交換する必要があります。ダイヤフラムポンプにもダイヤフラムやボールバルブなどの消耗部品はありますが、接液部のシール構造がシンプルなため、液漏れ対策に伴うメンテナンスの負担を抑えやすい点がメリットです。

設備を長期間安定して運用したい場合は、メンテナンス性も確認しておきたいポイントです。

対応できる液体の違い

ピストンポンプは、水や油など比較的きれいな液体を高圧で送る用途に適しています。

一方、ダイヤフラムポンプは、薬液や腐食性液体、スラリー、高粘度液など取り扱いが難しい液体にも対応しやすいのが特徴。そのため、化学工場や食品工場、排水処理施設、製造現場などでは、ダイヤフラムポンプが数多く採用されています。

ダイヤフラムポンプが
おすすめなのはこんなケース

ピストンポンプは高圧送液に優れていますが、用途によってはダイヤフラムポンプのほうが適しています。特に、液漏れ対策や薬液の安全な搬送、メンテナンス性を重視する現場にはダイヤフラムポンプがおすすめです。

• 薬液を安全に移送したい
  酸やアルカリなどの薬液は、万が一液漏れが発生すると設備や周囲の環境に大きな影響を与えるおそれがあります。ダイヤフラムポンプは、接液部をダイヤフラムで密閉した構造のため、液漏れが起きにくく、薬液を安全に搬送できます。
• スラリーや固形物を含む液体を送りたい
  スラリーや汚泥など、固形物を含む液体は、一般的なポンプでは詰まりや摩耗の原因になりやすい液体です。ダイヤフラムポンプは、このような液体にも対応しやすく、安定した搬送が可能。排水処理設備や製造工場など、スラリーを扱う現場でも数多く使用されています。
• 液漏れをできるだけ防ぎたい
  液漏れは、設備トラブルだけでなく、作業環境や製品品質にも影響を与えます。ダイヤフラムポンプは、液体が駆動部へ流れ込みにくい構造のため、漏えいリスクを抑えられることが大きなメリットです。危険物や高価な薬液を扱う設備では、液漏れ対策を重視してダイヤフラムポンプを選ぶケースが少なくありません。
• メンテナンスの負担を減らしたい
  設備を長期間安定して運用するためには、メンテナンスのしやすさも重要です。ダイヤフラムポンプは、液漏れ対策に関わるシール部品が少ない構造のため、メンテナンス負担を抑えやすいというメリットがあります。定期的な部品交換は必要ですが、用途に合った機種を選ぶことで、保守作業の手間や停止時間の削減にもつながります。

ダイヤフラムポンプは、どの製品でも同じ性能というわけではありません。

搬送する液体の種類や粘度、流量、吐出圧力、使用環境によって、最適なポンプは異なります。用途に合わない機種を選ぶと、性能を十分に発揮できないだけでなく、部品の摩耗やトラブルにつながることもあります。

そのため、導入前に専門メーカーへ相談し、使用条件に合った機種を選ぶことが大切です。

まとめ

ピストンポンプは、高圧で液体を送り出せることが大きな強みです。一方で、薬液やスラリーの搬送、液漏れ対策、メンテナンス性を重視する現場では、ダイヤフラムポンプが適しています。

大切なのは、ポンプの性能だけで選ぶのではなく、搬送する液体や使用環境に合わせて機種を選ぶことです。
