ダイヤフラムポンプでの高温の液体の移送
ダイヤフラムポンプが扱う液体の種類：特性別分類と対応の注意点
ダイヤフラムポンプは、幅広い液体に対応できる送液方式として知られていますが、すべての液体に対して同一条件で使用できるわけではありません。液体の性状によって、適したポンプの種類や構造、部品仕様は大きく異なります。特に、粘度・固形分の有無・腐食性といった特性は、選定時に必ず整理しておくべき重要な要素です。
ここでは、実務でトラブルになりやすい代表的な液体特性ごとに、ダイヤフラムポンプ選定時の考え方と注意点を整理します。
高粘度液・スラリー対応（固体粒子を含む液体）
高粘度液やスラリー状の液体は、吸込み抵抗が大きく、弁部での詰まりや摩耗が起こりやすいため、ポンプ選定において特に注意が必要です。電磁式や小型定量ポンプでは対応が難しいケースが多く、大流量タイプのエア駆動式ダイヤフラムポンプ（AODD）が選択肢となることがあります。
バルブ形式の選定も重要なポイントです。ボールバルブは構造がシンプルで汎用性が高い一方、固形分の大きさや比重によっては動作が不安定になる場合があります。固体粒子を多く含むスラリーでは、開口部が広く、詰まりにくいフラップバルブ（チェックフラップ）構造を採用した機種が適するケースもあります。
また、粒子の硬さや形状によっては、弁やダイヤフラムの摩耗が早まることがあります。吐出量や連続運転条件だけでなく、摩耗部品の交換頻度やメンテナンス性も含めて検討することが、安定運用につながります。
腐食性液体・薬液対応（酸・アルカリなど）
酸やアルカリなどの腐食性液体を扱う場合、最も重要になるのが接液部材の材質選定です。ダイヤフラムポンプは構造上、液体がダイヤフラム、ポンプヘッド、弁、シールなど複数の部位に接触するため、いずれか一部でも適合しない材質があると、早期劣化や漏えいにつながります。
一般的には、PTFE系材料やPVDF、ステンレス鋼などが候補となりますが、同じ酸・アルカリでも濃度や温度、混入物の有無によって適否は変わります。材料名だけで判断せず、メーカーが提示する耐薬品表や使用条件を確認し、ポンプ全体としての適合性を評価することが重要です。
また、腐食性液体では、通常運転時だけでなく、停止時や洗浄時に別の液体が接触するケースもあります。運転・洗浄・保守まで含めた液体条件を整理しておくことで、想定外の劣化やトラブルを防ぎやすくなります。
接液部の材質選定と種類別対応表
ダイヤフラムポンプがさまざまな液体（特に薬液や腐食性流体）を安全かつ確実に移送できるかどうかは、流体が直接触れる接液部の材質選定にかかっています。誤った材質を選ぶと、ポンプの早期破損、液漏れ、移送液の汚染など、重大なトラブルを引き起こします。
ダイヤフラム、弁、ケーシングの主要材質とその特徴
ダイヤフラムポンプの主要な接液部品（ダイヤフラム、弁体・弁座、ケーシング）に使用される一般的な材質と、それぞれの耐薬品性や耐熱性に関する特徴を解説します。
主要薬液と推奨材質の対応一覧表
以下は、一般的な薬液を取り扱う際に推奨される接液部（主にダイヤフラムとケーシング）の材質の例を示す一覧表です。ただし、濃度、温度、圧力によって適合性は変化するため、最終的な選定はメーカーの仕様書をご確認ください。
| 材質 | 略称 | 特徴と用途 | 耐薬品性 | 耐熱性 (目安) |
|---|---|---|---|---|
| 四フッ化エチレン | PTFE (テフロン) | 極めて優れた耐薬品性。ほとんどの酸・アルカリ・有機溶剤に対応。硬く柔軟性・弾性が劣るため、ダイヤフラムに使用される際は積層構造になることが多い。 | ほぼ万能 | 非常に高い (約200℃まで)" |
| エチレンプロピレンゴム | EPDM | 耐酸性、耐アルカリ性、耐熱水性に優れる。安価で柔軟性に富むため、汎用性の高いゴム材質。鉱物油やガソリンなどの油性流体には不向き。 | 酸、アルカリ、水に強い | 高い (約120℃まで) |
| フッ素ゴム | FKM (バイトン) | 耐油性、耐熱性に非常に優れる。多くの有機溶剤や鉱物油に対応する。酸やアルカリに対してはEPDMに劣る場合がある。 | 油、有機溶剤に強い | 高い （約150℃まで) |
| 熱可塑性エラストマー | サントプレーン | TPEの一種で、柔軟性、弾性、耐摩耗性に優れる。安価で食品用途などにも利用可能。耐薬品性はPTFEやEPDMに劣る。 | 一般的な水、中性液 | 中程度 (約100℃程度) |
| ポリプロピレン | PP | 軽量で安価な樹脂材質。酸・アルカリに強く、ケーシングやマニホールドに使用される。耐摩耗性や耐熱性は劣る。 | 酸、アルカリに強い | 中程度 |
| ポリフッ化ビニリデン | PVDF | PPよりも耐熱性・耐薬品性が向上したフッ素樹脂。酸・アルカリに加え、ハロゲン化合物や有機溶剤の一部にも対応。 | PPよりも広範囲 | 高い (約150℃程度) |
材料の耐熱性と選択
高温液体を移送する際は、ポンプが接液する各部品が温度条件に耐えられるよう、材料を適切に選ぶ必要があります。温度が上がると材料の強度低下や硬化・軟化、寸法変化に加えて、薬液の影響（膨潤・劣化・透過）が進みやすくなるため、「液体温度」だけでなく「運転時間（連続／間欠）」「周囲温度」「洗浄・蒸気工程の温度」も含めて検討することが重要です。
ダイヤフラムポンプは構造上、接液部材が複数あります。どれか一つでも温度条件に合わないと、漏れ・吐出不安定・早期摩耗の要因になります。特にダイヤフラム、ポンプ本体（マニホールド等）、弁、シール部材は優先して確認しましょう。
部位ごとの確認ポイント
-
ダイヤフラム
高温で起こりやすいこと：硬化・柔軟性低下、クリープ、薬液透過
選定の観点：耐熱・耐薬品の両立、積層構造（PTFE＋バック材）などの有無、交換性
-
ポンプ本体（接液部）
高温で起こりやすいこと：強度低下、腐食進行、熱応力
選定の観点：金属（ステンレス等）／樹脂（PTFE系、PVDF等）の適合、腐食環境での材質余裕
-
弁（ボール／シート）
高温で起こりやすいこと：変形・固着、シール性低下、摩耗
選定の観点：耐熱に加えて摩耗性・固形物の有無、当たり面の材質組合せ
-
シール材（Oリング、ガスケット等）
高温で起こりやすいこと：圧縮永久ひずみ、硬化、膨潤
選定の観点：EPDM、FKM等の候補から温度と薬液で選別し、適合表や仕様で確認
材料名だけで判断せず、「ポンプ全体としての許容温度（接液部材の組合せ）」を仕様で確認することが現実的です。また、同じ材料でも薬液の種類・濃度・添加剤の有無で条件が変わるため、液体の情報（成分、濃度、温度、固形分の有無）を整理しておくと選定やトラブル対応がしやすくなります。
熱膨張への対応
高温環境下では、液体とポンプ部品、配管が温度変化によって膨張します。特に、配管内にバルブで挟まれた区間などの「閉じ込め」があると、熱膨張による内圧上昇や、フランジ・継手部の漏れ、シールの当たり不良につながることがあります。ポンプ単体だけでなく、配管設計も含めた対策が必要です。
設計・運用で押さえておきたい点
-
閉止区間を作らない／作る場合は逃がしを検討
バルブで挟まれた区間やデッドレグが生じる箇所は、内圧が上がりやすくなります。構成を見直し、必要に応じて圧力逃がし（リリーフ等）を検討します。
-
配管の熱伸びを考慮して応力を逃がす
配管サポートやフレキ、ループ等で熱伸びを吸収し、ポンプに配管荷重がかかりにくい状態を作ります。
-
温度サイクル（立ち上げ・停止）での熱衝撃を抑える
急激な温度変化は変形や締結部の緩みの要因になります。温度を段階的に変える運転手順を用意すると安定しやすくなります。
-
温度変化後の点検項目を手順化する
増し締めの可否、ガスケットの再使用可否などを含め、点検・交換の判断基準を決めておくと対応が早くなります。
また、高温になると液体の性状（粘度低下、揮発成分の発生など）が変わり、吸込み条件が厳しくなるケースがあります。熱膨張対策と合わせて、吸込み配管の口径・長さ、ストレーナの目詰まり、エア噛みの有無も確認対象に入れておくと運転のばらつきを抑えやすくなります。
熱管理と冷却システム
高温液体の移送では、ポンプが過熱しないように熱管理を行います。一方で、液体温度を維持したいケースもあるため、「熱をどこで保持し、どこで逃がすか」を整理し、必要な範囲に対策を絞ることがポイントです。
熱管理の考え方
-
遮熱・断熱で放熱と接触リスクを抑える
配管や周辺部の断熱・遮熱で放射熱や接触による危険を減らします。断熱で熱がこもる部位ができないよう、点検しやすい構成にします。
-
設置環境を整えて熱だまりを作りにくくする
熱源から距離を取り、換気の良い場所に設置します。点検スペースを確保して、周囲に熱が滞留しにくい状態にします。
-
必要に応じて冷却を導入する
冷却水の循環、冷却空気、外装ジャケット、熱交換器を用いた循環冷却など、設備側で熱を取り除く方法を検討します。冷却を入れる場合は、漏れや結露、腐食、保守負荷も含めて評価します。
-
温度を監視して上昇傾向を早めに捉える
本体や吐出側、周囲温度を定点で確認し、温度上昇の傾向を把握します。運転条件の見直しや点検計画につなげやすくなります。
冷却が難しい場合でも、まずは温度が上がりやすい箇所（マニホールド、弁室、締結部など）を把握し、運転条件の見直しや配置変更など、設備変更を伴わない対策から検討すると進めやすくなります。
安全対策と保守
高温液体の移送は、火傷や漏えい時の二次災害、蒸気・ミストの発生などのリスクが増えるため、設備対策・運用ルール・保守点検を組み合わせて管理します。異常の早期発見と、異常時に拡大させにくい状態を作ることが重要です。
区分別の対策例
-
設備
対策例：遮熱カバー／飛散防止、受け皿・堰、熱膨張の逃がし（必要時）、温度・圧力計の設置
狙い：接触・飛散・圧力上昇に伴うトラブルを抑え、異常の兆候を把握しやすくする
-
運用
対策例：立ち上げ・停止手順の標準化、保護具（耐熱手袋・フェイスシールド等）の着用、立入制限
狙い：作業者の安全確保と、温度ショックや操作ミスによるリスク低減
-
保守
対策例：ダイヤフラム・弁・シール材の点検と交換計画、締結部の緩み確認、リーク点検
狙い：劣化を前提に、故障前の交換・補修につなげる
点検で見ておきたい変化
- 吐出量の低下や脈動の変化
- エア消費の増加（同じ吐出条件で空気量が増える）
- 異音、振動、弁の動作不安定
- 継手・フランジ周辺のにじみ、シール部の変色・硬化
高温運転は、条件が一定でも部材の劣化が進むことがあります。温度・運転時間・停止回数などを簡単に記録しておくと、交換周期の見直しや、異常の切り分けがしやすくなります。
高温液体移送に対応できる主なメーカー
アルマテック（ALMATEC）
https://lp.jmc.asia/almatec-futur/
対応製品：FUTUR Hモデル

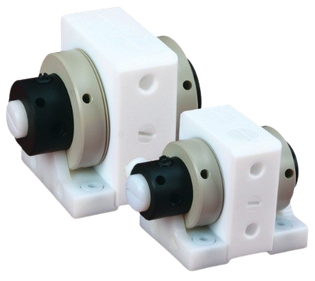

FUTURシリーズは、接液部に高純度PTFE系材質を採用し、金属部品を使用しない構造で腐食性液体の移送を想定したシリーズです。 その中でもFUTUR Hモデルは高温用途向けとして、酸・腐食性流体を扱う高温条件（～200℃）への対応が示されています。 また、自吸・空運転が可能とされており、運転条件が変動しやすい現場でも運用設計に組み込みやすい点がポイントです。
タクミナ（TACMINA）
https://www.tacmina.co.jp/library/feature/843
対応製品：プロセス用定量ポンプ（標準／高温液対応ヘッド）
プロセス用定量ポンプは標準仕様で液温80℃までを目安としており、80℃を超える場合は高温液対応ヘッドを選定します。 例えば、ポンプヘッドの熱を逃がすための放熱フィン仕様（～100℃）や、送液部をポンプヘッドから離して放熱させるリモートヘッド仕様（～130℃）などにより、 ダイヤフラムに触れる液の温度上昇を抑えつつ、安全な定量移送につなげる考え方です。
まとめ
ダイヤフラムポンプの選択にあたっては、送液する液体温度のほか、性質（腐食性、粘性、温度、含有する固形物の有無など）を考慮し、それに適した材質や設計のポンプを選ぶ必要があります。また、液体の安全取扱いのための適切な処置や保護措置を講じることも重要です。
また、液体ごとに適した送液性能を持つことと同じように、導入後運用においてのサポート体制についても重視すべきです。このサイトでは、性能面・サポート面の両方から安心して使い続けられるダイヤフラムポンプの選び方、おすすめのメーカーや製品について紹介しているので、参考にしてみてください。
