青木製作所

青木製作所は、ろ過機メーカーとして発足し、ダイヤフラム式ポンプをはじめとする特殊分野のポンプメーカー、圧縮機の専門メーカーとして事業を展開。さまざまな産業、分野で活用されており、何十年もの時を経てもそのほとんどが今でも使用されるほど耐久性、精度に優れています。

ダイヤフラムポンプにおいては、電気駆動式の中圧直結型を主力製品としており、二重ダイヤフラム構造を採用していることが特徴です。

青木製作所が選ばれる理由

二重ダイヤフラム・ノンシールで
純粋な状態で圧送可能

ダイヤフラムポンプは、直動型機械作動式、二重ダイヤフラム構造を採用しています。そのため、液状流体には主にスラリーポンプとして、気体に対しては、ガス圧縮機として活用することが可能です。

メカニカルシールがないノンシール構造であるため、流体と潤滑油は完全に隔離されています。そのため、送液中のオイルや不純物の混入が全くなく、純粋なままの状態で圧送することができます。

耐食性・耐摩耗性・耐久性に優れ、
高圧領域でも使用可能

自吸能力に優れ、吸い上げにも対応可能。また、空運転をしても焼き付きなどの不安がありません。また、ポンプには、FC、SUS304、SUS316などの耐食材料を使用しており、スラリーやスラッジなどにも耐摩耗性を発揮することができます。

最大吐出圧力1MpaGと高圧力領域でも使用することができます。また、堅牢で耐久性に優れており、ダイヤフラムやボールバルブなどの主要部品を交換することにより、長期的に性能を維持することが可能です。

一気通貫できめ細かいニーズ、
研究開発分野に対応

青木製作所では、用途やユーザーの要望をしっかりとヒアリングしたうえで、設計、製造、出荷、アフターサービスまで全工程を一気通貫で行っています。これにより、きめ細かいニーズにも対応することが可能です。

「漏れない」ことが求められるさまざまな場面で、ゴムのダイヤフラムで液を動かすダブルダイヤフラム構造を開発。そのため、大学や研究所など、研究開発分野の納入実績も豊富です。

まとめるとこんな企業・現場向け

ダイヤフラムが破損した場合でも、液やガスと潤滑油が混入することがない直動型二重ダイヤフラムポンプを製造しており、きめ細かいニーズに合わせて設計からアフターサービスまで一貫した対応が可能です。

腐食に強い素材を使用しているため、高濃度、高粘度の対象物にも対応することができます。また、耐摩耗性にも優れていることから、スラリー液などにも対応可能。特殊な用途や細かい要望に合あったダイヤフラムポンプを求めている企業におすすめです。

このサイトでは、安心して使い続けられるダイヤフラムポンプの選び方、おすすめのメーカーや製品について紹介しているので、参考にしてみてください。

用途別で選ぶ
ダイヤフラムポンプ海外メーカー製品3選を見る

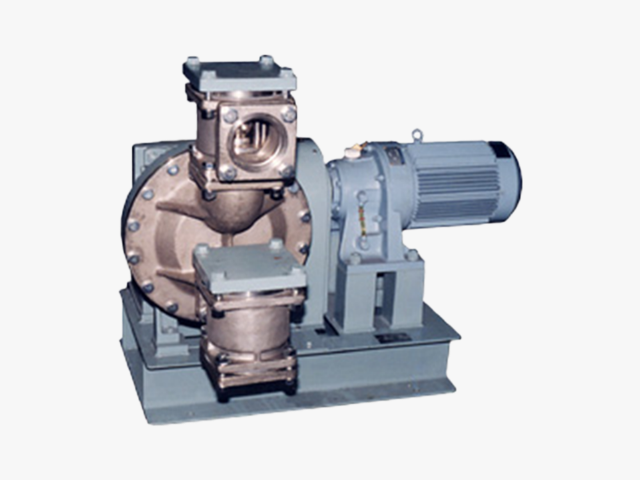

中圧直結型ダイヤフラムポンプ SLシリーズ

引用元：青木製作所公式HP
https://aokicomp.com/products/

SL シリーズは二重ダイヤフラム構造を持つ直動機械式ポンプで、高い耐摩耗性と自吸性を備えたスラリー専用モデルです。ピストンとダイヤフラムを直結したシンプル機構はシール部からの漏えいを防ぎ、清水から高濃度スラリーまで幅広い液体を安定搬送します。0.3 MPa・0.6 MPa・1 MPa の 3 圧力グレードを揃え、最大 11 000 L/h の大容量機までラインアップ。回転数はギヤモーターに一意で決定するため流量計算が容易で、インバータ併用で可変流量運転も可能です。液温 –10 ～ 80 ℃、吸上げ揚程 –2 mAq（機種による）でタンク残液の吸引にも強く、空気室・逃がし弁など専用オプションで脈動や過圧を抑制できます。耐食仕様として SUS304／SUS316、コスト重視の FC ケーシングを用意し、セラミックスラリーの循環から化学プラントの輸送ラインまで多彩な納入実績があります。

接続口径	記載なし
最大吐出流量	290 ～ 11 000 L/h
最高吐出圧力	0.3 ／ 0.6 ／ 1 MPa
供給エアー圧力	適用外
供給エアー消費量	適用外（電動ギヤモーター駆動）
ダイアフラム液温範囲	–10 ～ 80 ℃
ケーシング材質	SUS304／SUS316／FC
主要ダイアフラム材質	EPDM（標準）

青木製作所の実績・事例

公式HPに事例の記載がありませんでした。

青木製作所の企業情報

社名	株式会社青木製作所
所在地	大阪府大阪市東成区大今里南1-6-21
営業時間・定休日	9:00～17:00・土日祝日
電話番号	06-6971-1555
公式HP	https://aokicomp.com/
