入江

入江は、ものづくり現場に魅力ある製品や技術を提案・提供する技術系商社であり、1世紀以上にわたって、科学技術の礎である理化学から電子機器まで幅広い分野において産業発展の一翼を担っています。

半導体製造用装置やFPD製造用装置のほか、ポンプ分野では、半導体用ポンプ、ケミカルポンプ、真空ポンプなどの製品を提供。また、ダイヤフラムポンプにおいては、イワキのエアー駆動式ダイヤフラムポンプを取り扱っています。

入江が選ばれる理由

豊富なラインナップで耐食性、
多彩な配管に対応

ダイヤフラムポンプでは、イワキのTCシリーズを取り扱っています。このシリーズは圧縮空気を駆動源としたダブルダイヤフラムポンプであり、金属タイプと樹脂タイプを併せて、100を超える豊富なラインナップがあります。

接液部には、ガラス繊維を含まないPure PP、ADC12、SCS14などを採用しているため、優れた耐食性があります。また、吸込・吐出のマニホールドは、2方向または3方向を標準設定しているため、多彩な配管が可能です。

ループドCスプールで安定性の向上と
長寿命化を実現

入江が取り扱っているイワキのエアー駆動式ダイヤフラムのスプールには、イワキ独自構造のループドCスプリングが採用されています。従来のC型スプリングよりバネを長くすることにより、中間停止軽減効果である反発力の及ぶ範囲が広くなり、不安定な差圧でも誤作動を軽減することが可能に。

一旦切り替わった際にはスプールを速やかに押し出すことができ、安定した切替動作が行うことができます。また、スプール本体を軽量なアルミニウム材質にしたこと、およびスプリング自体の改良により、スプリングの寿命を延ばすことも可能です。

理化学から電子機器まで幅広い分野の製品や技術を提案・提供する技術系商社で、株式会社イワキのエアー駆動式ダブルダイヤフラムポンプを取り扱っています。設計から生産まで一貫した国内生産をしており、タイムリーなレスポンスとサービスが可能です。

操作の安定性や長寿命化に対応しており、スラリー液や高粘度液の取り扱いも可能。化学プロセスの排水や搬送、圧送、装置組込などが必要な企業に向いています。

このサイトでは、安心して使い続けられるダイヤフラムポンプの選び方、おすすめのメーカーや製品について紹介しているので、参考にしてみてください。

TC15（樹脂タイプ）

TC15 は Pure PP 製のソリッドボディと独自のループド C スプールを採用し、切替時の中間停止を大幅に抑えた 1.5 インチクラスのエア駆動ダイヤフラムポンプです。三方向マニホールドにより吸込・吐出方向を自由に選べるため装置配管が容易で、呼び水不要の自吸構造が薬液タンクの残液まで確実に回収します。ガラス繊維を含まない PP と PTFE ダイヤフラムの組合せは強酸・強アルカリにも高い耐食性を発揮し、空運転や閉塞運転にも強い設計で保守コストを低減します。国内一貫生産による短納期と部品供給の速さも評価され、半導体薬液移送やメッキライン、排水処理など幅広い現場で採用が進んでいます。

接続口径	記載なし
最大吐出流量	記載なし
最高吐出圧力	0.7 MPa
供給エアー圧力	0.1 ～ 0.7 MPa
供給エアー消費量	記載なし
ダイアフラム液温範囲	0 ～ 60 ℃
ケーシング材質	Pure PP
主要ダイアフラム材質	PTFE

入江の実績・事例

公式HPに事例の記載がありませんでした。

入江が展開する
その他のダイヤフラムポンプ製品

ダイヤフラム式エアーポンプ APNシリーズ

また、パワーモータの採用によって始動特性が向上しており、DCブラシレスモータタイプ（APN-085/110-D3型）では、DC1〜5V信号による簡易流量制御も可能です。シリーズはシングルヘッドとツインヘッドの両タイプをラインナップし、ダイヤフラム材質はEPDM、FKM、NBR、PTFEの4種類から選択可能です。接続口もホースタイプとネジタイプの2種に対応しており、用途に応じて最適な仕様を選定できます。

ダイヤフラム式エアーポンプ APN-Wシリーズ

主要材質には耐食性に優れたGFRPP、PTFE、EPDM、FKMを使用しており、化学薬品や腐食性液体にも対応。気液混合移送時などポンプ負荷が大きい条件でも安定して動作するよう、厚みを持たせたダイヤフラムを採用しています。

小型ながら最大1.0L/minの送液能力を備え、ACタイプとDCタイプの両方をラインナップ。分析装置や医療・環境関連機器、排液回収システム、サンプリング用途など、清浄で安定した移送が求められる幅広い分野で使用されています。

直動ダイヤフラム型定量ポンプ TDシリーズ

TDシリーズは、低脈動と高効率を両立した直動ダイヤフラム型の定量ポンプです。2つのポンプ部を1つのカムで駆動する「等速度カム方式」を採用し、エアチャンバーを使用せずに安定した送液を実現。この構造により、脈動の少ない滑らかな流れを維持しながら、配管設計をシンプルにでき、エア補給などの保守作業も軽減されます。

ポンプ駆動部には高効率IPMモータを標準搭載し、専用インバータ制御によってモータ電流を最小限に抑制。IE2クラスを超える高効率運転を可能にしています。また、外部制御（4〜20mA信号）にも対応しており、比例帯の調整や異常圧力時のリミット停止機能など、多様な制御オプションを備えています。

吐出量は毎分0.15〜8.5L、最高吐出圧力は0.3〜1.0MPa。主要材質にはPVC、SUS316、SCS14を採用し、液温範囲はPVCタイプで0〜40℃、SUS316タイプで0〜80℃まで対応します。

直動ダイヤフラム型定量ポンプ SKシリーズ

SKシリーズは、軽量でコンパクトな汎用直動ダイヤフラムポンプです。モータを縦置きに配置した省スペース設計で、密閉屋外構造にも対応しており、装置への組み込み用途からプラント設備まで幅広く活用できます。

吐出精度は±2％FS以内と高い安定性を維持し、ストローク長と吐出量の直線性にも優れています。ストロークの設定は大型マイクロメータ式ダイヤルで0〜100％まで簡単に調整でき、操作性・視認性ともに良好です。

主要材質はPVC、PVDF、SUS316から選択でき、幅広い液体に対応可能です。構造はシンプルな直動ダイヤフラム方式を採用しており、メンテナンス性に優れ、ランニングコストも抑えられます。吐出量は最大1.32L/min、最高吐出圧力は1.5MPa。液温範囲はPVC・PVDFタイプで0〜50℃、SUSタイプで0〜80℃（非凍結条件）に対応しています。

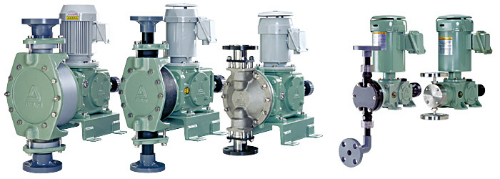

直動ダイヤフラム型定量ポンプ LKシリーズ

LKシリーズは、経済性とメンテナンス性に優れた直動ダイヤフラム型の定量ポンプです。専用モータタイプ（0.2kW）と汎用モータタイプの計18機種を展開しており、微量域から大流量域まで幅広い送液範囲に対応します。

材質のバリエーションも豊富で、PVCやPVDF、SUS316に加え、フッ素樹脂（PVDF・CFRPVDF）、セラミックス、PTFE、FKMなどを組み合わせたモデルも用意。酸・アルカリから粘性液、スラリー液、強酸や溶剤まで、多様な薬液注入プロセスに対応します。

ポンプは±2％FS以内の定量精度を備え、ストローク長と吐出量の直線性にも優れています。接続部はフランジ、ホース、ユニオンの3タイプを標準化しており、配管条件に応じた選択が可能です。駆動部にはツインカム方式のウォームギヤ型減速機を採用し、全密閉オイルバス潤滑構造によって高い耐久性を確保。屋外設置にも対応しています。

直動ダイヤフラム型定量ポンプ IX-Cシリーズ

IX-Cシリーズは、電子制御による高精度な定量注入を実現した直動ダイヤフラムポンプです。制御モータを採用することで、吐出量は0.08〜150L/hと幅広く、吐出精度は±1％以内（一部の少流量域を除く）を達成。微量注入時でも安定した流量制御が可能です。

ポンプは常にフルストロークで作動し、高い圧縮比を維持することで、優れた自吸性能とガスロック防止を両立しています。粘度1,000mPa·s程度の液体まで標準仕様で対応可能です。さらに、キャビテーション防止制御やエア抜き機能、流量校正機能を備えており、現場条件に応じた調整も容易です。

電源はAC100〜240Vのフリー電源に対応し、海外規格（UL、CE）も取得。防塵・防水性能（IP65）を備えており、薬液注入設備をはじめ、さまざまな分野で使用されています。

直動ダイヤフラム型定量ポンプ IX-Bシリーズ

IX-Bシリーズは、高効率ブラシレスモータを搭載した小型・高精度の定量ポンプです。少流量域では毎時7.5mLから、最大で45L/hまでをカバーし、吐出精度は±1％以内（一部の流量域を除く）で、滑らかで安定した送液を実現します。

接液部には耐食性に優れたPVDFを標準採用し、100％フッ素樹脂製ダイヤフラムを使用。ガス透過性の高い液体にも対応します。また、バルブ部の形状を工夫した設計により、ガスロックの発生を抑制する独自のガスロックレス構造を採用しています。

設置面での自由度も高く、操作パネルの向きや取付位置を変更可能です。暗所でも視認しやすいLEDバー表示を搭載し、安全面ではダイヤフラム破損検知器や吐出圧力異常検知機能を標準装備。万一の圧力上昇から装置を保護します。

電磁定量ポンプ（自動エアー抜きタイプ） EHN-NAE

主要材質はPVCで、液温範囲は0〜40℃に対応しています。電源はAC100〜240Vのフリー電源仕様で、設置環境を選ばず使用可能です。水処理設備、プール水の消毒、化学薬品注入ラインなど、気泡の混入が問題となる現場に適しています

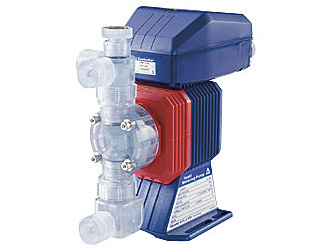

電磁定量ポンプ EHN-R/EHN-YN/EHN-YT

吐出量は38〜450mL/min、最高吐出圧力は0.2〜1.0MPa。液温範囲は材質により0〜60℃まで対応します。主要材質はPVC、GFRPP、PVDF、SUS316を採用しており、用途に応じた選択が可能です。ポンプ主要部は防塵・防水構造（IP66相当）で保護されており、電源はAC100〜240Vのフリー電源仕様。設置地域や電源条件を問わず使用できます。

電磁定量ポンプ EWN-W

最大吐出量は38〜420mL/min、最高吐出圧力は0.2〜1.0MPa、使用液温範囲は0〜40℃に対応します。コントローラーは用途に応じて、pH・ORP測定用のWPO、電導度用のWEC、クーリング用のWCT、残留塩素用のWCLの4タイプを標準化。大型LCD表示により、運転状態や制御値を直感的に確認できます。

制御面では、1〜360spmの範囲で1spm刻みの高分解能制御を実現し、滑らかな薬液注入が可能です。ユニバーサル電源（AC100〜240V）に対応し、防水・防塵仕様（IP65相当）のボディを採用。マルチ継ぎ手構造によりチューブ接続時のねじれを防止し、メンテナンス性にも優れています。

大流量電磁定量ポンプ EH-Eシリーズ

接液部の材質はPVC、GFRPP、PVDF、SUS316を標準化しており、薬品の種類や濃度に応じて選定できます。防水性を備えた堅牢な構造で、連続運転時にも安定した性能を発揮します。

油圧ダイヤフラム型定量ポンプ AXシリーズ

吐出量は0.022〜約50L/min、最高吐出圧力は5.0MPa。主要材質はPVC、SUS316、SCS14、PTFEを採用しており、移送液の性質に応じた選定が可能です。液温範囲はPVCタイプで0〜50℃、SUSタイプで0〜100℃に対応。化学薬品注入や水処理、プラント設備など、安定した定量送液が求められる産業プロセスに適しています。

入江の企業情報

社名	入江株式会社
所在地	東京都中央区日本橋本町4-5-14（本社）
営業時間・定休日	10:00～18:00・土日祝日
電話番号	0120-209-045（問合せ先）
公式HP	https://www.irie.co.jp/

まとめ

入江 TC シリーズはループド C スプールによる高い切替安定性と、マルチポートマニホールドの柔軟な配管性が際立ちます。樹脂・金属ライン共に完全自吸と空運転許容を備え、強薬品移送から排水処理まで幅広い用途で省エネと信頼性を両立しています。

ダイヤフラムポンプは防爆エリア・半導体製造・医薬・研究など目的ごとに最適機種が異なるため、流量・圧力・材質を比較しながら選定することが重要です。ページ下部の「海外メーカー3製品」の比較も参考に、用途別に最適なダイヤフラムポンプを検討してみてください。
