エアー駆動ダイヤフラムポンプ

エアー駆動ダイヤフラムポンプの仕組み

エアー駆動ダイヤフラムポンプは、その名の通り圧縮空気を動力源として液体を送るポンプです。ポンプ内部には柔軟な膜（ダイヤフラム）が組み込まれており、このダイヤフラムを空気の圧力で押し引きすることで、液体を吸い込み、吐き出すという仕組みになっています。

電気モーターを使わずに稼働できるため、電気が使用できない環境や、防爆性が求められる現場でも安全に使用できるのが大きな特長。また、扱う液体に合わせてダイヤフラムや本体の材質を柔軟に選べるため、酸やアルカリ、溶剤などの腐食性の高い流体にも対応可能です。

構造がシンプルで部品点数も少なく、空運転にも耐えられる設計のため、液が途切れがちな環境や、液体に浸かった状態での使用にも適しています。

エアー駆動ダイヤフラムポンプの特徴

電源不要 ─ 圧縮空気だけで稼働

エアー駆動ダイヤフラムポンプは、電気を使わず圧縮空気だけで作動するタイプのポンプです。電源設備が整っていない現場や、屋外・移動式の設備でもそのまま使えるのが特長です。

発電機や電気配線が不要になることで、設置・運用の負担も軽減。また、停電時でも稼働を続けられるため、トラブル対策としても有効です。

防爆対応 ─ 火花が出ないから安心

電気モーターを使わない構造のため、火花が発生せず、引火や爆発のリスクを抑えられます。

ATEXなどの防爆規格に対応したモデルもあり、危険物を扱う現場でも安心して使用可能。石油化学プラントや塗装工場など、安全性が特に重視される場所に適しています。

高粘度・薬液も対応 ─ 流体を選ばず活躍

エアー駆動ダイヤフラムポンプは、扱える液体の幅が広いのも特長です。ジャムやはちみつ、グリースなどの高粘度流体から、酸・アルカリ・溶剤といった腐食性の薬液まで対応可能。使用する材質を選ぶことで、薬品への耐性も確保できます。

また、顔料やセメントスラリーなど、固形物を含む液体もスムーズに送液できます。

自吸式 ─ 設置場所の自由度が高い

このポンプは自吸力が高く、液面より上に設置しても問題なく吸い上げられます。ピットや地下タンクからの引き上げにも対応でき、設置場所の選択肢が広がるでしょう。

さらに、配管が長くなる場面でも動作が安定しているため、遠距離搬送にも適しています。

ドライ運転OK ─ 液切れでも壊れにくい

液体が途切れても故障しにくい構造で、ドライ運転が発生しても安心。一般的なポンプにありがちな焼き付きや損傷の心配が少なく、液体の供給が不安定な現場でも安定稼働を続けられます。

間欠運転が多い場合でも故障リスクを抑えられるため、メンテナンスの手間やコストの削減にもつながります。

エアー駆動ダイヤフラムポンプの主な用途

エアー駆動ダイヤフラムポンプは、電気を使わず圧縮空気だけで駆動するポンプです。液体の種類や使用環境に左右されにくく、工場から屋外作業まで幅広い現場で活躍しています。

とくに、以下のような液体の移送に優れています。

高粘度の液体

たとえば、ジャムやシロップ、グリース、接着剤のように流動性の低い液体でも、安定した吸引と吐出が可能です。ほかのポンプでは詰まりやすい流体もスムーズに移送でき、食品・化学・製造分野で重宝されています。

固形物を含む液体（スラリー）

顔料・セメントスラリー・セラミック素材など、粒子を含む液体の送液にも対応。スラリー濃度が高い液体にも強く、目詰まりや沈殿が起きやすい工程でも安心して使用できます。

腐食性・有害な薬品

酸・アルカリ・溶剤など、材質選定が重要な液体も、適切なダイヤフラムや本体材質（PTFE、PP、SUSなど）を選べば対応可能です。化学プラントや表面処理ラインなど、設備への負担や液漏れリスクを最小限に抑えたい場面に適してるでしょう。

揮発性・引火性の高い液体

シンナーやアルコール、塗料など、火気厳禁の液体を扱う現場にも適しています。電気を使わない構造のため、防爆エリアでの安全な運転が可能です。

不安定な液供給・間欠運転

液体の供給が不安定な状況や、間欠的な送液が必要な現場でも、液切れによる故障が起きにくい構造で対応。ドライ運転にも強く、メンテナンス負担の軽減やダウンタイム抑制にも貢献します。

エアー駆動ダイヤフラムポンプの業界別の活用例

鉱業・建設現場

地下・地上での汚泥やスラリーの移送、脱水、重機への燃料供給など、厳しい環境下での安定運転を実現。

化学工業

腐食性・有害性の高い薬品の注入やタンク積み下ろし、バッチ処理など、安全かつ確実な薬液移送が求められる工程で活躍。

機械工業

潤滑油・冷却水・洗浄液・廃液の送液に対応。設備間の液体移送や油脂類の回収にも柔軟に対応。

塗装・コーティング業界

塗料やインクなどの粘性液体を安定供給。スプレーガンへの供給用ポンプとしても使用され、均一な塗装品質を支えています。

セラミックス業界

粒子を含む高濃度スラリーやデイタンク搬送に最適。製造工程の安定稼働に貢献。

表面処理・メッキ関連

めっき液・脱脂液・酸洗液などの薬品移送や廃液処理に対応。耐薬品性の高い構成により、設備寿命の延伸にもつながります。

製紙・パルプ業界

接着剤・染料・酸化チタンなどの原料移送、漂白液や廃液処理に使用。粘度や粒子のある液体も安定して処理可能です。

上下水・排水処理分野

汚水や浮遊物を含む液体の移送、フィルタープレス用ポンプ、ユーティリティ用途まで幅広く対応。公共施設から民間設備まで導入が進んでいます。

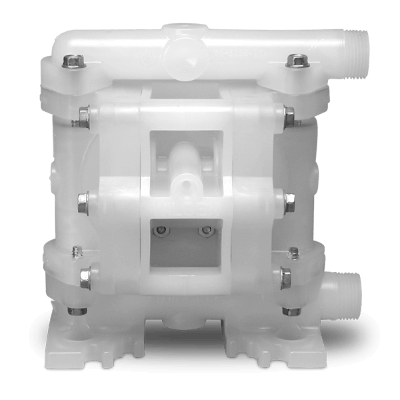

エアー駆動式ダイヤフラムポンプ　プロフロー（P）シリーズP25

特徴

アメリカのWilden Pump & Engineeringが製造しているエアー駆動式ダイヤフラムポンプで、防爆、危険エリアなど、電気の使用が困難な現場での使用に向いています。

完全自吸式で呼び水を必要とせず、空運転も可能。また、高粘土液体や固形物混入液体にも対応可能で、耐久性が求められるケミカルポンプやオイルポンプを必要とする産業で活用できます。

製品名	エアー駆動式ダイヤフラムポンプ　プロフロー（P）シリーズP25
メーカー	Wilden Pump & Engineering Company（ベンダー：ジャパンマシナリー株式会社）
公式HP	https://www.psgdover.com/wilden
電話番号	03-37030-5991（ジャパンマシナリー株式会社）

接続口径	1/4"
最大吐出流量	16.7 L/min（4.4 GPM）
最高吐出圧力	8.6 bar（125 psi）
供給エアー圧力	記載なし
供給エアー消費量	記載なし
ダイアフラム液温範囲	材質により-40°C～176°C
ケーシング材質	ポリプロピレン（PP）またはPVDF
主要ダイアフラム材質	記載なし

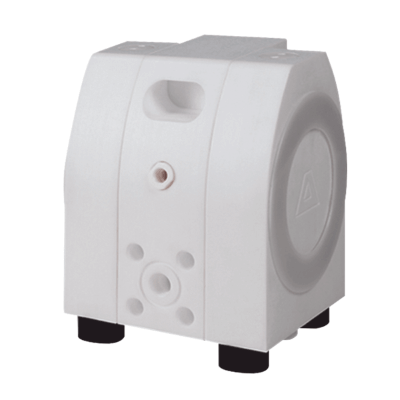

エアー駆動式ダイヤフラムポンプ Eシリーズ（ALMATEC®）

特徴

PTFE（耐薬品性）及びPE（耐摩耗性）のドイツ製バージンプラスチックを使用しており、腐食性や摩耗性を持つ液体の移送や電子材料など、幅広い用途に対応することができます。

導電性PTFE仕様では、防爆エリアにおける静電気対策も可能。振動ポンプの重量を支えるためにソリッドブロック構造を採用しており、不要な外部金属部品を排除することができます。

製品名	エアー駆動式ダイヤフラムポンプ Eシリーズ（ALMATEC®）
メーカー	PSG Germany GmbH（ベンダー：ジャパンマシナリー株式会社）
公式HP	https://www.psgdover.com/almatec
電話番号	03-37030-5991（ジャパンマシナリー株式会社）

接続口径	1/4"〜2"
最大吐出流量	15〜600L/min
最高吐出圧力	記載なし
供給エアー圧力	記載なし
供給エアー消費量	記載なし
ダイアフラム液温範囲	記載なし
ケーシング材質	PE、PTFE
主要ダイアフラム材質	EPDM、PTFE/EPDM、PTFE modified/EPDM、NBR、ATEX

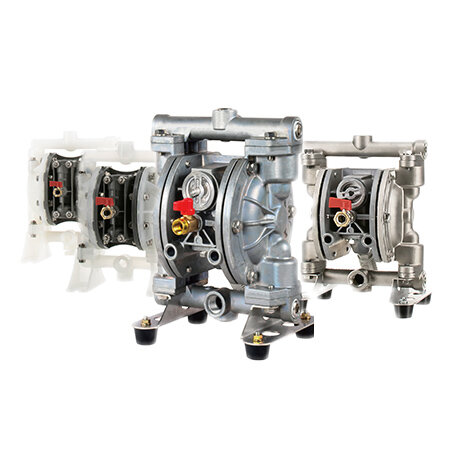

G15シリーズ

特徴

シンプルな構造でメンテナンスが容易なダイアフラムポンプです。腐食性の高い液剤から高粘度の液剤まで、幅広い液剤を輸送できます。小型でありながら最大吐出量62L/minを実現し、同口径のダイアフラムポンプより最大流量が約20%アップしました。呼び水が不要で、効率的にタンクから自吸で汲み出せます。

また、防爆対策が不要な安全構造のため、使用場所を選びません。

製品名	G15シリーズ
メーカー	ヤマダコーポレーション
公式HP	https://product.yamadacorp.co.jp/
電話番号	03-3777-5101

接続口径	1/2"(15mm)
最大吐出流量	56～62L/min 　※本体（接液部）材質により異なる
最高吐出圧力	0.7MPa
供給エアー圧力	0.2～0.7Mpa
供給エアー消費量	記載なし
ダイアフラム液温範囲	記載なし
ケーシング材質	記載なし
主要ダイアフラム材質	ニトリルゴム（NBR）、フッ素樹脂（PTFE）、ポリエステル系熱可塑性エラストマー（TPEE）、ポリオレフィン系熱可塑性エラストマー（TPO）

DEPA

特徴

耐摩耗性に優れ、せん断に弱いデリケートな液体から高粘度の液体まで、幅広い液体の移送に対応できるエア駆動ポンプです。エア駆動のため、電気を使わない本質的な防爆構造となっています。シンプルな構造でメンテナンスも容易です。

ケーシングの材質は、汎用性の高い「金属タイプ」、耐食性に優れた「樹脂タイプ」のほか、食品・薬品プロセスに適した「サニタリータイプ」も選択でき、様々な現場で活用できます。

製品名	DEPA
メーカー	タクミナ
公式HP	https://www.tacmina.co.jp/
電話番号	06-6208-3971

接続口径	金属タイプ：G1/2～G3 樹脂タイプ：JIS10K　15A～80A サニタリータイプ：IDS　1S～3S
最大吐出流量	20～600L/min
最高吐出圧力	0.7MPa
供給エアー圧力	0.3～0.7Mpa
供給エアー消費量	0.42～5.1Nm³/min
ダイアフラム液温範囲	記載なし
ケーシング材質	アルミニウム、ステンレス
主要ダイアフラム材質	NBR、EPDM、フッ素樹脂、NRS、PTFE

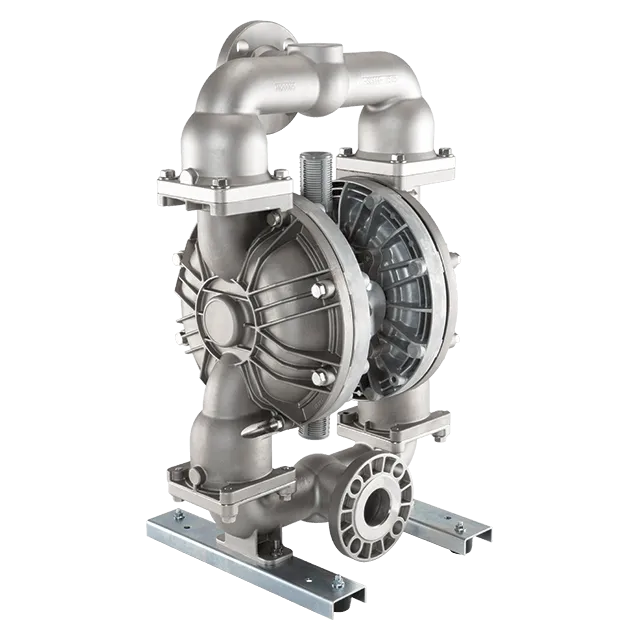

TCシリーズ（金属タイプ）

特徴

イワキのロングセラー製品であり、高い信頼性を誇るエア駆動ダイヤフラムポンプです。独自のエア切換機構「Cスプール」を採用しており、デッドセンター（中間停止）がなく、確実で安定した作動を実現します。

金属タイプは、一般的な薬液や溶剤をはじめ、スラリー液、高粘度液の移送にも対応可能です。堅牢なボディで、過酷な産業用途でも安心して使用できる耐久性を備えています。

製品名	TCシリーズ
メーカー	イワキ
公式HP	https://www.iwakipumps.jp/
電話番号	03-3254-2931

接続口径	記載なし
最大吐出流量	11.5～950L/min
最高吐出圧力	0.7〜0.85MPa
供給エアー圧力	0.1〜0.85MPa
供給エアー消費量	記載なし
ダイアフラム液温範囲	0〜100℃（機種により異なる）
ケーシング材質	金属タイプ：ADC12、AC4C（アルミ）、SCS14（SUS316相当） 樹脂タイプ：PP、GFRPP、CFPVDF フッ素樹脂タイプ：PTFE（ダイヤフラム、ボールバルブ、バルブシート）
主要ダイアフラム材質	記載なし

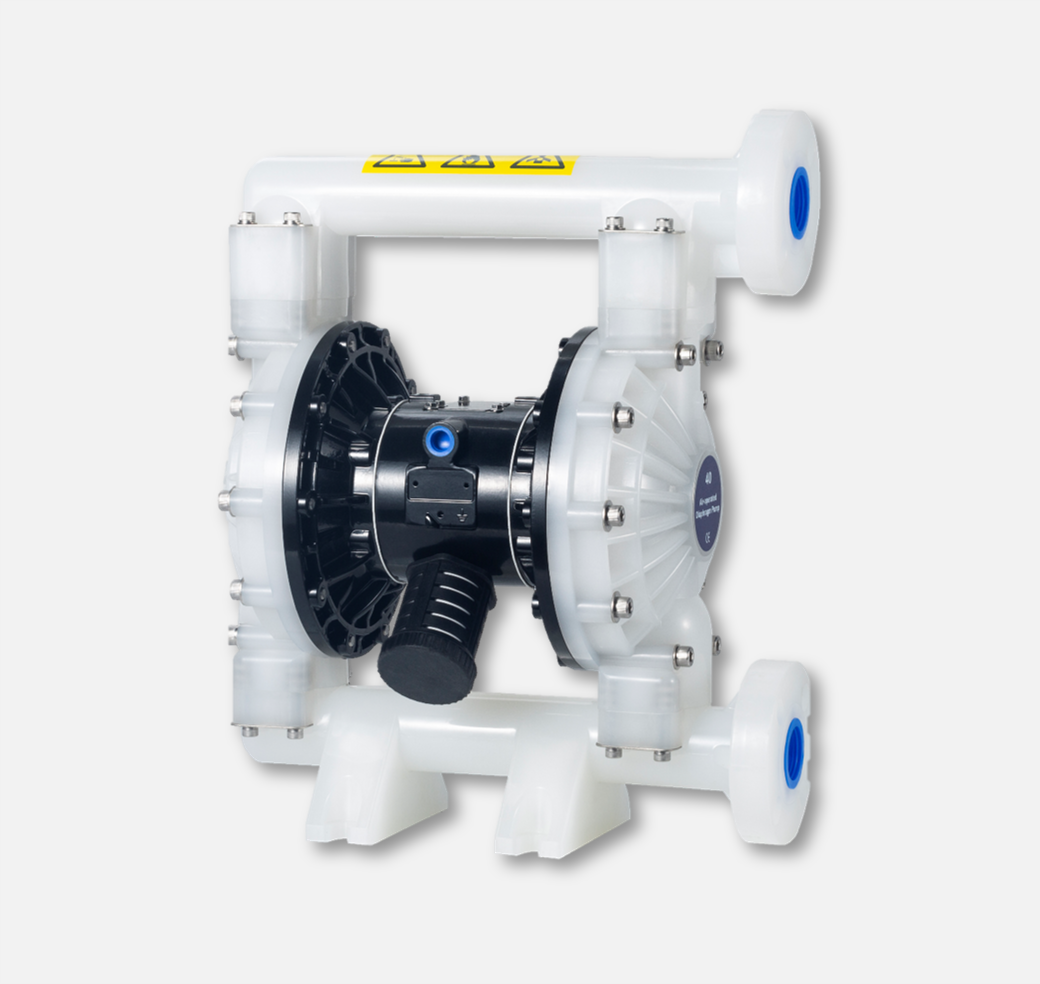

ADDシリーズ

特徴

シンプルな構造でメンテナンスが容易な、エア駆動式のダイヤフラムポンプです。完全自給式で呼び水が不要な上、空運転が可能なため、幅広い用途で活用できます。機械的なシール部品を使用しておらず、液漏れの心配がありません。

また、エア駆動による本質安全防爆仕様のため、引火性のある液体や防爆エリアでも安全に使用できます。ケーシングやダイアフラムの材質も豊富で、液体の特性に合わせて最適なものを選べます。

製品名	ADDシリーズ
メーカー	エイチツー
公式HP	https://www.eichitwo.com/
電話番号	052-364-8841

接続口径	15A～50A
最大吐出流量	57～587L/min
最高吐出圧力	0.7MPa
供給エアー圧力	記載なし
供給エアー消費量	8.5～204Nm³/hr
ダイアフラム液温範囲	記載なし
ケーシング材質	AL（アルミ）、PP（PP）、SS（SUS304）、LL（SUS316）、KY（PVDF）
主要ダイアフラム材質	記載なし

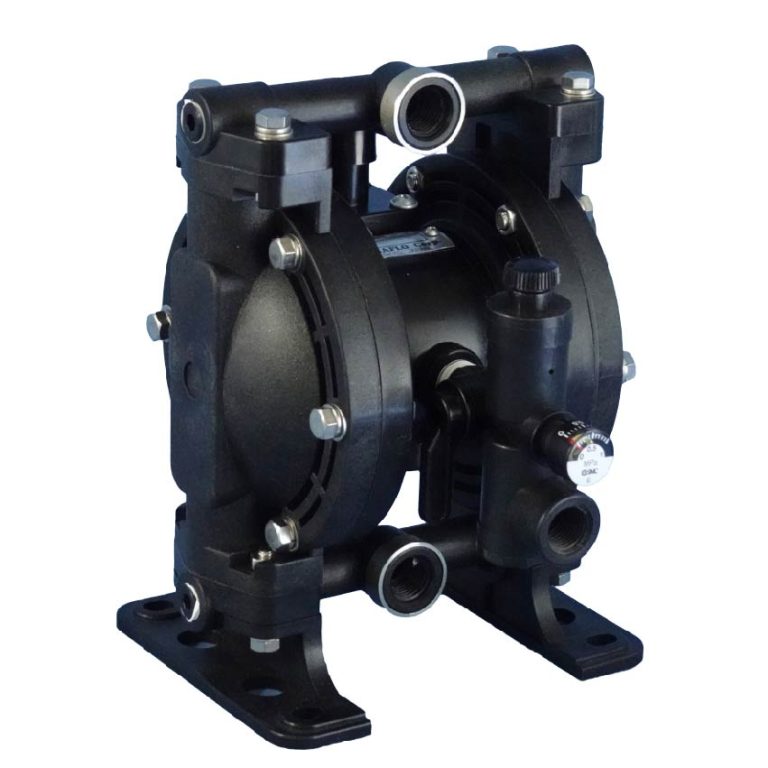

K2シリーズ(8A)

特徴

超小型・軽量設計が特徴のダブルダイヤフラムポンプです。完全無給油での運転が可能で、メンテナンスの手間を軽減します。自吸能力に優れ、呼び水なしでスムーズな送液を開始できます。

ケミカル液や高粘度液の移送にも対応しており、空運転や気体混入運転も可能なため、幅広い用途で安定した性能を発揮します。材質は耐薬品性に優れたPVDFまたはPPから選択できます。

製品名	K2シリーズ(8A)
メーカー	ダイナフロー
公式HP	https://dynaflo.co.jp/
電話番号	03-3787-1521

接続口径	1/4”RC
最大吐出流量	7～10L/min
最高吐出圧力	記載なし
供給エアー圧力	記載なし
供給エアー消費量	記載なし
ダイアフラム液温範囲	記載なし
ケーシング材質	PVDF、PP
主要ダイアフラム材質	ハイトレル、テフロン

用途に合わせたダイヤフラムポンプメーカーの選定

ダイヤフラムポンプは、メーカーごとに得意な用途や実績分野、標準仕様に違いがあります。用途に合うメーカーを選ぶには、まず「移送液（液体名・濃度・温度・粘度・固形物の有無）」と「設置環境（屋外/屋内、防爆エリアの有無、使用できるエア条件）」を整理し、その条件で提案を依頼するのが確実です。

エアー駆動式は電気を使わず圧縮空気で作動するため、設置しやすい反面、供給できるエア圧・エア量や、防爆規格対応の要否を事前に確認しておく必要があります。

候補を2〜3社に絞ったら、必要流量・吐出圧力・吸込み条件に加えて、運用（連続/間欠、空運転の可能性、配管条件）まで同じ前提で見積・仕様提案を取り、推奨材質、注意点、消耗品の入手性や修理対応まで比較すると選びやすくなります。
